智能楼宇大厦监控系统设计方案

一、项目需求
此项目为一座商务楼宇大厦的视频监控系统，楼宇大厦主体为地下一层，地上九层，其中地下一层为停车场。客户要求针对整个商务楼宇大厦内部及地下停车场，大院及周边设计并安装一套视频监控系统。
智能楼宇大厦的视频监控系统主要针对各个出、入口，大厅，大堂，电梯轿厢，主要通道以及各个公共场所进行视频监控，对大楼内各个进出的人员以及公共区域内的人员情况进行有效的检测，从而保证楼宇大厦内部人员及财产安全。
对进出大院及地下停车场的车辆进行有效的监控，要求能够清晰的辨别车牌号码；并且能够对院内及地下停放的车辆做到全方位监控，防止有人故意或非故意损坏他人车辆，保证车辆的停放安全。
需要将各个场所的视频资料进行存储，以备日后查询，存储时间要在30天以上，存储格式为CIF格式。视频回放要至少支持4路同时回放，并且回放实时连续不丢帧。
另外，在监控室需要建立一套电视墙切换系统，方便值班人员更加直观的观看各个场所的实时画面，并可以通过三维键盘，方便的控制各个云台摄像机。
所有设备均选用凯威比较先进的产品，保证在未来几年不落伍。
二、监控方案介绍
根据项目需求，本套视频监控系统基本可以分为前端部分、传输部分、控制存储和电视墙切换显示部分组成，还具有对图像信号的分配切换、存储、处理等功能。
2.1、前端部分
前端部分主要是监控摄像机以及其配套的产品等，包括电源、支架、护罩等，是整个系统的“眼睛”。它布置在被监视场所的某一位置上，实时采集各个监控点的视频画面，并通过传输部分传回监控室，进行处理。
根据楼宇大厦的整体设计和具体需求，本套视频监控系统共设计48个监控点，分别设计安装在大院门口、地下停车场、大楼大堂和各出入口以及各楼层通道等位置，主要监看大楼人员及停车场车辆的出入情况，以及大楼内公共场所的人员活动情况，值班人员可以通过监控系统，及时发现问题，并跟踪，同时存储下相应的视频资料，以备日后查询。
下面详细介绍一下各前端设备的安装位置及选型情况：
楼宇大厦的地下一层为停车场，在停车场的出入口处，分别安装一套照车牌专用摄像机，在车辆的行驶速度小于50Km/h时，可以清晰的分辨出进出车辆的车牌号码。在此，我们选用专用摄像机，具有强光抑制功能，自带80颗白光LED进行补光，分辨率高达600线，内置9-22mm的手动变焦镜头，可以根据不同的监看距离，调整不同的监看角度。金属外壳，防尘、防水，可以直接用于室外安装。
产品特点:
集强光抑制摄像机、镜头、白光灯于一体；
分辨率：600电视线；
9~22mm手动变焦,自动光圈镜头；
采用1/3" SONY Super-HAD Ⅱ CCD图像传感器；
白光灯：5×80PCS；
防水、防尘，符合IP66防护等级；
金属外壳，防暴设计，可有效抵挡外来撞击；
时速50km/h以内清楚拍摄车牌
工作电压：DC12V；
带强光抑制功能，可有效抑制夜间慢速行驶或静止汽车大灯直射的强光,能够清晰采集车辆的车牌号码；
适用范围：小区或机关大院出入口、停车场出入口、工厂厂区内慢速行驶的车辆；
另外，在停车场内部设计安装8个监控点，可以全方位监看停车场内的车辆停放情况，保证车辆的停放安全。在此我们设计选用凯威的30米和50米高清红外一体摄像机，分别安装适当位置，可以实时监控到各车道及车位情况；在楼宇大厦的后门外也设计安装一只30米的高清红外一体摄像机。摄像机自带30或50米的红外灯，光线好的时候为彩色，光线不好的时候自动转为黑白，并且启动红外灯进行补光，，一样可以采集到清晰的现场图像；此款摄像机还具有双滤光片切换功能，通过双滤光片日夜自动切换，使得白天的图像更加逼真，接近于肉眼识别的颜色，到晚上噪点更少，画面更干净；高清红外一体摄像机集摄像机、镜头、红外灯、防护罩于一身，金属外壳，防尘、防水，达到IP66的防护等级，可直接用于室内及室外安装。
主要特性：
30/50米高清红外防水夜视摄像机采用最新的DSP技术，无卡机现象，进口转角IR-CUT滤光片转换器，瞬间供电、低功耗、高可靠性，日间还原真实色彩，夜间噪点更少，图像更加清晰，水平解析度540线
彩色黑白日夜自动转换；
6mm/16mm CS接口红外镜头；
8×12PCS/8×18PCS红外灯, 红外灯照射距离: 30/50米；
光敏电阻控制红外灯自动开启和关闭；
防水, 防尘, 达到IP66防护等级；
工作温度 -10度-55度
内置风扇和加热装置，保证恒温
电源 DC12V 800mA / DC12V 2000mA
适合室内和室外安装；
在楼宇大厦的四角分别设计安装一套红外高速球型摄像机，用于24小时监控楼宇大厦周围及大院出入口的情况，包括人员及车辆的出入、活动情况等。
在楼宇大厦的一层大堂内安装一台旋转红外半球摄像机，用于监看进出楼宇大厦正门的人员，当发现可疑对象的时候，可以旋转进行跟踪。
性能特点：
镜头10倍光学变焦，10倍数字变焦
采用1/4 微步进,精度达0.05度/sec
垂直/水平旋转速度最高达300度/秒
IR CUT 日/夜转换功能
OSD 彩单设定球机功能
键盘快捷键操作
127个预置位,8组巡航轨迹,4防区隐私区域
红外距离30米
室内监控全角度、无盲点，集美观大方、精巧、紧凑、强度高、便于安装布线等一系列优点于一体
水平360°转动，精密步进电机驱动，运行平稳，定位精确
旋转速度根据镜头变倍倍数自动调整，自动聚焦，自动白平衡
内置全屏OSD屏幕菜单。兼容多种控制协议、波特率可调
在楼宇大厦的两部电梯内安装两只电梯专用摄像机，用于监看电梯内的人员及电梯运行状况，设计选用凯威的电梯专用飞碟摄像机，彩色480线，0.1LUX，F=3.6 mm，DC12V供电，非常适合于安装在电梯内部。另外在各层电梯间、走廊和一层的楼梯口设计安装30个监控点，为了不影响原有的装修效果，设计选用吸顶安装，美观大方；自带15米红外灯，可实现24小时日夜监控。
主要特性：
15米海螺型红外夜视摄像机
2.5”海螺半球，塑胶外壳；
4mm（6mm，8mm）镜头；
彩色黑白自动转换;
采用SONY高灵敏度图像传感器；
光敏电阻控制红外灯自动开启和关闭
红外灯：8×8PCS;红外灯参考距离：15米;
适合室内安装；
2.2、传输部分
传输部分就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带（同轴电缆）传输方式。如果在摄像机距离控制中心较远的情况下，也有采用双绞线传输或光纤传输方式。
本套系统为一个楼宇大厦的监控项目，监控室设在楼宇大厦一层中控室，各个前端摄像机距离监控室距离不是太远，直接采用同轴电缆进行视频信号的传输，便可以满足客户的图像质量需求，对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真，保证原始图像信号的清晰度和灰度等级没有明显下降等。
为保证各个前端摄像机供电正常，在各个楼层的弱电井内设置一个配电箱，从监控室统一供220V到各个配电箱，从各个配电箱再给各前端摄像机供电。监控室到配电箱设计采用RVV2*1.0的电源线，配电箱到各摄像机供电采用RVV2*1.0的电源线。
室外的红外高速球形摄像机通过485总线控制，采用RVVP2*1.0的控制线缆。
所有线缆的主干线沿桥架铺设，主干线到各个摄像机之间采用25金属管敷设，室内部分吊顶内暗敷，室外部分地埋敷设。
2.3、控制存储和显示部分
所有前端共计48路视频图像都传回监控室，在这里进行显示、存储以及控制等，根据此项目需求，我们选用3台凯威16路网络硬盘录像机和显示器来完成所有摄像机信号的显示，并通过硬盘进行录像，每台硬盘录像机配三块1T的硬盘，便可以存储一个月以上的视频资料。同时它还支持视频的网络远传，方便相关领导通过网络随时随地访问本地的网络硬盘录像主机，观看实时画面。
为了更加方便直观的显示，采用凯威的视频切换矩阵和12台19寸液晶监视器和一台42寸液晶监视器组成的电视墙可以实时显示或自动切换前端所有画面，使得值班人员更加一目了然，并且还可以通过主控键盘和鼠标控制云台的上下左右和镜头的变倍等，以便发现问题，及时跟踪。

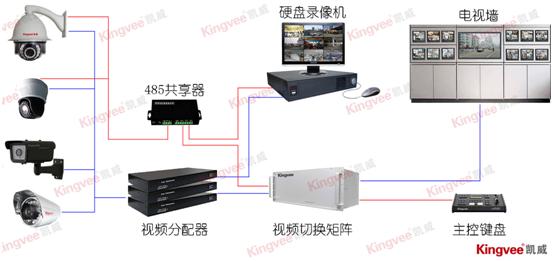

三、监控系统原理图
