智能温室控制系统方案

1. 监测环境因子：
大气环境类：环境温度，环境相对湿度，露点温度，雨雪，大气压力，风速，风向，降水量，水面蒸发，叶面湿度，叶面温度，日照时数，光照度，太阳总辐射等
土壤参数类：土壤温度，土壤湿度，土壤热通量，土壤水势，土壤导电率等；
生态环境类：CO2等；

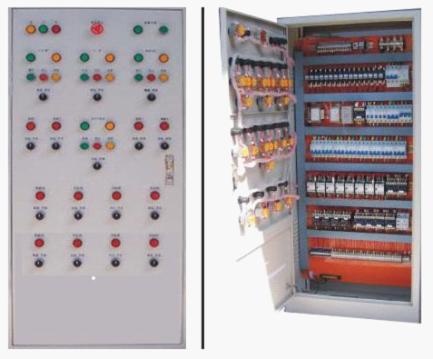

2. 控制器：
智能温室控制系统控制器功能强大，数据采集测量精度高，可采集多项环境因子的数据，具有16路继电器输出，可以控制16个点的设备。核心部件采用高性能32位微处理器为主控CPU，内置大容量数据存储器，可连续存储10万条数据永不丢失。便携式防震结构，工业化标准设计，适合在恶劣环境中使用，大屏幕汉字液晶显示屏输出，一屏可显示多路环境测量数据，便于现场直接观测。继电器指示灯指示各继电器的开关状态。
3. 通讯方式：
有线传输方式：通过标准RS232/RS485/USB通讯接口，与监测中心PC机有线连接，最长有线通讯距离可达1000米，实时传送采集数据，也可通过网络接口实现一个中心对多个站点的实时监测；

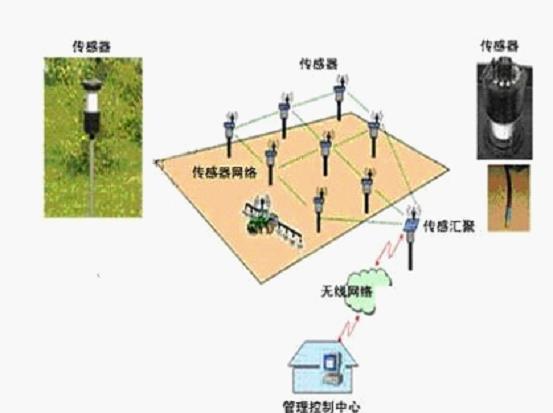

无线传输方式：可根据通讯距离的不同分为短距离无线数传、中距离无线数传、长距离无线数传三种无线传输方式。
（1）短距离无线数传方式：采用先进的微波射频通讯传输模块，通讯距离在0～300米范围之内，无任何通讯费用。
（2）中距离无线数传方式：采用电台方式进行数据传输，通讯距离在0～2000米范围之内，不收取任何通讯费用数据传输稳定。
（3）长距离无线数传方式：采用GSM网/GPRS/3G网通讯技术，结合Internet网络通讯协议，配备无线通讯控制器可实现监测中心对各个站点进行实时监测，远程监控各温室的环境数据与控制状态，不受距离限制，数据传输可靠。3G优点在于传输数度快，稳定，可传输容量较大的数据，广泛应用于视频传输等领域，缺点为网络覆盖面较小，此通讯方式是今后发展的趋势。
三、设定功能：
智能温室控制器可以设定各运行参数，通过监测温室内的环境温度、环境湿度、光照度、二氧化碳的浓度等来自动控制天窗、侧窗、内遮阳、外遮阳、风机、外翻窗、加温设备等的目标值和设备的开启/关闭时间等等，通过监测土壤的水分、土壤的温度、电导率等参数来自动控制电磁阀和水泵、施肥系统设备的开启/停止等目标值。
控制逻辑简单描述如下：
当环境温度高出设定值，室内光线高于设定值时，收拢外遮阳网；
当温度高于设定温度上限值，会循环一组开风机及湿帘水泵降温，每十钟换一组风机，如果还降不下来，会同时打开两组降温。当湿帘风机降温时，内幕会自动收拢，天窗关闭提高降温效果，降温后，如温度不低于下限，内幕会自动收起。
夜间保温，定时夜间展开保温膜，进行保温。
雨雪逻辑，当下雪时，自动关闭天窗，保护作物；
大风超过设定上限时，自动收起外阳网，保护外网不被破坏
水分控制：当作物水分下降到所设定的湿度下限时，喷灌系统则自动喷灌“保湿喷（雾）灌时长” 时间。达到设定上限，灌溉会自动停止。
喷灌系统自动化
定时启动和关闭，如早8点-完5点（可调节），在启动的时间内，可以定时“喷灌间隔值”喷灌一次。而每一次喷灌时间可以设定“喷灌延续时间值”。
定时灯光控制部分：可以设定从时间开始到时间结结束开灯或关灯，给作物补光；
四、传感器技术参数：
.空气温度范围：-30～70℃ 精度：±0.2℃ 分辨率：0.01℃
.空气湿度范围0～100% 精度：±3% 分辨率：0.1%
.光照强度范围0～200Klux 精度：±5% 分辨率：0.1Klux
.风速测量范围：0～30m/s 精度：±0.5% 分辨率：0.1m/s
.风向测量范围：16 方位（360°）精度：±0.5% 分辨率：0.1%：
.土壤温测量度范围：-40～120℃ 精度：±0.2℃ 分辨率：0.01℃
.土壤湿度测量范围：0～100% 精度：±3% 分辨率：0.1%
.大气压力测量范围：50～110Kpa 精度：±0.5kpa 分辨率：0.1Kpa
.二氧化碳测量范围：0～2000ppm 精度：±3% 分辨率：0.1%
.叶面温度测量范围：-30～80℃ 精度：0.2℃ 分辨率：0.01℃
.叶面湿度测量范围：0～100% 精度：±5% 分辨率：0.1%
.水面蒸发测量范围：00～100mm 精度：≤±3% 分辨率：0.01mm
.光合有效辐射范围：400～700nm 灵敏度：10～50 μv/μmol·m-2·s-1
.总辐射光谱范围： 0.3～3.2μ 灵敏度： 7～14mv／kw.m-2
