泵站控制自动化系统方案

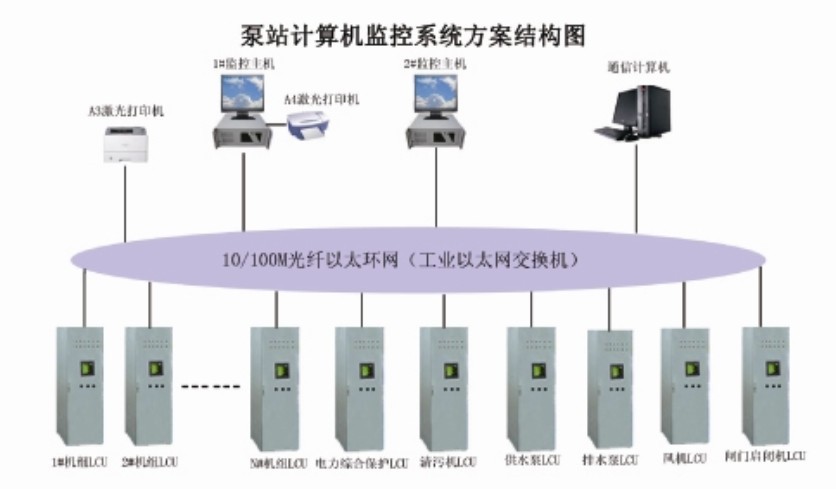

        泵站自动化系统包括计算机监控系统、LCU监控系统、视频监控系统、电力综合保护系统等。监控系统网络结构采用光纤以太网,监控主机、通信计算机以及LCU均挂在以太网上。
1. 计算机监控系统
计算机监控系统设置两台监控主计算机,功能包括对整个泵站LCU监控系统的操作控制和管理,数据计算和处理,数据库管理,在线和离线计算功能,各图表和曲线的生产,事故、故障的信号的分析处理等。两台监控主机形成冗余热备,当一台监控主机故障时,另一台监控主机可以继续工作。
2. 现地控制单元LCU
LCU主要完成数据的采集及数据预处理,同时也具有控制和监视功能。LCU具有与主控级进行通信的功能,定时向主控级传送所需要的过程信息,并接受主控级发来的控制命令,实现现场设备的实时控制。
3. 视频监视系统
视频监视系统是由前端设备、传输设备、控制设备、显示器四大部分组成。前端设备是由安装在泵站及周围的高分辨力的一体化球形彩色摄像机和固定彩色摄像机组成,负责图像和数据的采集及信号处理;传输设备根据传输距离和图像质量的要求可选用各种不同的线缆、接口设备;一体化视频主机负责接收视频信号,将视频信号(模拟量)转化成数字信号,进行硬盘录像并送显示器显示,同时通过以太网与局域网连接,图像信号可传输到所需要的地点,负责完成前端设备和图像切换的控制、云台和镜头的控制。
4. 电力综合保护系统
本工程配置电气综合保护系统,综合保护系统由综合保护装置、通信管理机和监控操作后台机组成。监控操作后台机上能够实现电气设备的监视与控制。
